Струнный транспорт Юницкого

  • Array

Струнный транспорт Юницкого (SkyWay) имеет высокую экологичность и низкую стоимость всей транспортной инфраструктуры.



Ознакомиться с концепцией



Струнный транспорт Юницкого — концепция наземной (а точнее, надземной) струнной транспортной системы, в которой лёгкие вагоны двигаются по рельсам-струнам, натянутым между опорами.

Технология ожидает финансирования и находится в процессе разработки!



Описание

Конструкция путевой структуры

Конструкция подвижного состава

Варианты и типы системы

Преимущества



Описание:

Струнный транспорт Юницкого (СТЮ) — концепция наземной (а точнее, надземной) струнной транспортной системы, в которой лёгкие вагоны двигаются по рельсам-струнам, натянутым между опорами.



Конструкция путевой структуры:

Один из основных компонентов струнной транспортной системы — струнный рельс (рельс-струна), или струнная балка (балка-струна), или струнная ферма (ферма-струна) особой конструкции. Рельс (балка, ферма), как правило, представляет собой пустотелый стальной (в перспективе — композитный) короб, внутри которого размещён пакет натянутых проволок-струн (или лент, нитей,прутьев и других протяжённых силовых элементов). Внутреннее пространство короба, не занятое струнами, заполняется минеральными или полимерными композициями. Усилие натяжения струн составляет от 10 до 1 500 тонн в зависимости от класса грузоподъёмности линии, длины пролётов, расчётных скоростных режимов движения и типа системы (навесная или подвесная).

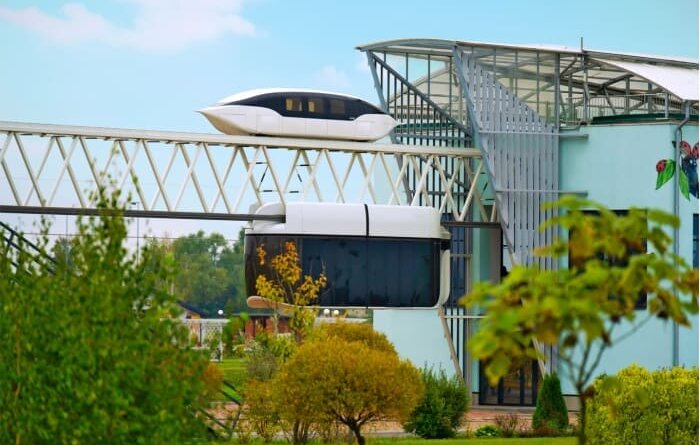

Струнный транспорт Юницкого

Расстояние между основными (анкерными) опорами должно составлять от 1 до 5 км (по длине высокопрочной стальной проволоки, используемой для струн); расстояние между промежуточными поддерживающими опорами-стойками — от 25 до 100 м и более. Через 10—20 м и более струнные рельсы могут быть соединены поперечными перемычками для обеспечения постоянства колеи (для бирельсовых вариантов СТЮ, так как возможны и монорельсовые варианты как навесного, так и подвесного типов). За счёт использования двухребордных (двухгребневых) колёс подвижного состава и дополнительных удерживающих боковых роликов изменения колеи не являются критичными. Температурные изменения по длине рельса компенсируются избыточным предварительным натяжением струн (частично — предварительным натяжением корпуса рельса); продольных температурных деформаций при этом не возникает (возникают только поперечные перемещения, в пределах 1—3 мм в середине пролёта, что не критично).

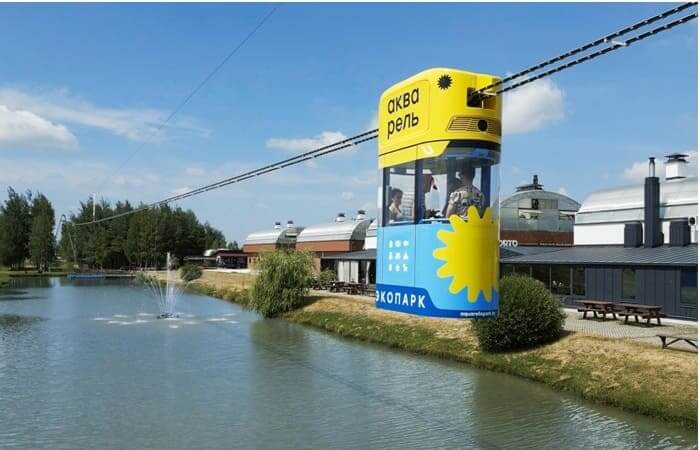

Струнный транспорт Юницкого

При движении транспортного средства (рельсового автобуса или поезда) на пролёте длиной 30 м вертикальный прогиб рельсов не превышает 30 мм для низкоскоростного СТЮ (расчётная относительная деформативность — не более 1/1000, как и у капитальных мостов) и 6 мм — для высокоскоростного СТЮ (расчётная относительная деформативность — не более 1/5000, что выше требований, предъявляемым к эстакадам для высокоскоростных железных дорог). Горизонтальный боковой прогиб рельсов при воздействии на путевую структуру и транспортное средство ураганного бокового ветра не превышает 2—3 мм на пролёте 30 м.

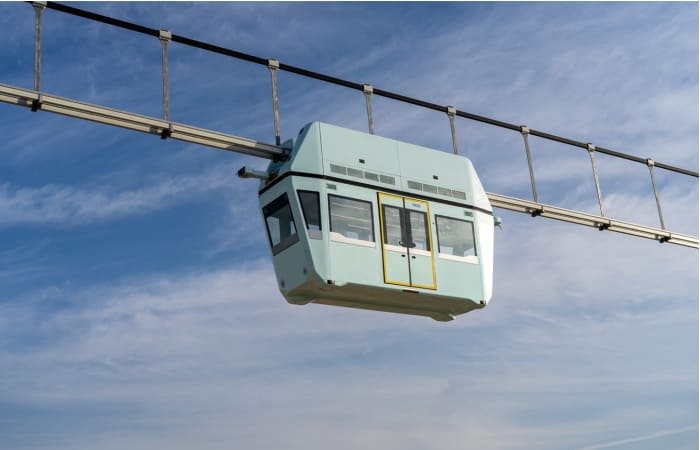

Струнный транспорт Юницкого

Строительное провисание струны в навесном СТЮ «зашито» внутри полости рельса (то есть головка рельса и струна в нём не являются параллельными друг другу). В подвесном же СТЮ головка рельса параллельна струне, то есть размещена с провисом на каждом пролёте, поэтому на каждой опоре подвесной рельс-струна размещён на специальном ложементе радиусом 100 м и более, в зависимости от расчётной скорости движения. Провисание струнного рельса между опорами в городском подвесном СТЮ используется для начального разгона подвижного состава на начальном участке пути между соседними остановками и, наоборот, для торможения — на конечном, что позволяет, в том числе, значительно снизить расход электрической энергии (до 3—5 раз). Для этого расстояние между опорами целесообразнее делать равными расстоянию между соседними остановками (500—1000 м), совмещая пассажирские станции «второго уровня» с анкерными опорами такой городской трассы.

Струнный транспорт Юницкого

Стоимость прокладки пути двухпутной системы по оценкам разработчика (в зависимости от типа и класса системы и скорости передвижения) в условиях равнинной местности составит 0,7—3,5 млн $/км (в условиях городской застройки — на 20—30 % выше); полная стоимость СТЮ, с учётом стоимости подвижного состава и инфраструктуры — 0,9—6 млн $/км. Себестоимость перевозок, что является основной комплексной технико-экономической характеристикой любого вида транспорта, в этой системе «второго уровня» составит: 1 т груза — 0,5—0,7 $/100 км, одного пассажира — 0,7—1,2 $/100 км (в долларах США по курсу и состоянию на начало 2013 года).



Конструкция подвижного состава:

В качестве пассажирского и грузо-пассажирского подвижного состава планируется использовать моторвагонный подвижной состав в виде одиночных самоходных приводных вагонов или рельсовых автобусов (также именуются как «юнибусы») и моторвагонных поездов; в качестве грузового (также именуются как «юникар») — поезда из сцепленных несамоходных грузовых вагонов с локомотивной тягой и грузовой моторвагонный подвижной состав, либо отдельно движущиеся друг за другом грузовые неприводные вагоны с внешним приводом. Одиночные самоходные вагоны, при необходимости, могут сцепляться друг с другом в поезда механической сцепкой, либо собираться в виртуальные поезда с электронной сцепкой (расстояние между отдельными вагонами в таком «поезде» составит 100 м и более).

Струнный транспорт Юницкого

Подвижной состав передвигается (в разных вариантах системы) сверху или снизу по рельсам-струнам со скоростями в диапазоне от 50 до 500 км/ч, а в городе — до 150 км/ч. Предельная скорость движения зависит от динамической жёсткости (обусловленной натяжением струны и изгибной жёсткостью рельса-струны) и строительной ровности головки рельса-струны на пролёте, а также от мощности двигателя и аэродинамических качеств корпуса транспортного средства, которые подбираются под конкретную транспортную задачу из разработанных, апробированных и сертифицированных элементов, узлов и агрегатов. Имеются варианты подвижного состава с автономной тягой, с питанием от контактного рельса (электрический подвижной состав), а также неприводного подвижного состава с внешним приводом (например тяговый канат).

Струнный транспорт Юницкого   Струнный транспорт Юницкого

Возможны следующие варианты привода в подвижном составе:

  • двигатель внутреннего сгорания с приводом на колесо;
  • — электродвигатель с приводом на колесо;
  • — двигатель любого типа с приводом на воздушный винт;
  • — мотор-колесо;
  • — линейный электродвигатель;
  • — газовая турбина;
  • — тяговый канат.

Струнный транспорт Юницкого

На сегодня разработано несколько десятков вариантов навесного и подвесного подвижного состава: пассажирского — вместимостью от 5 до 500 пассажиров и развиваемой скоростью от 50 до 450 км/ч, грузового — грузоподъёмностью от 1 т до 10 000 т. Планируемая мощность электропривода — от 5 до 500 кВт и более. В пассажирском подвижном составе предусмотрено два режима торможения: служебное (ускорение до 1 м/c², тормозной путь со скорости 300 км/ч — около 3,5 км) и экстренное (соответственно, 3,5 м/с² и 0,9 км). Стоимость десятиместного скоростного пассажирского рельсового автобуса (юнибуса) ориентировочно составит в серийном производстве около 50 тыс. $, а низкоскоростного грузового вагона (юникара) грузоподъемностью 10 т — около 5 тыс. $ (в долларах США по курсу и состоянию на начало 2013 года).



Варианты и типы системы:

На сегодняшний день спроектированы два основных типа системы:

  • — навесной, в котором подвижной состав поставлен сверху на рельсы-струны (два рельса-струны, или балки-струны, или фермы-струны на один путь, натянутых с общим усилием 50—1500 т и более; расстояние между анкерами 1—5 км и более, между промежуточными опорами — 30—50 м и более (до 2 км при поддержке пути с помощью канатов и вант); скорость движения — до 500 км/ч;
  • — подвесной, в котором подвижной состав подвешен снизу к рельсам-струнам (один или два рельса-струны на один путь, натянутые с общим усилием 10—300 т и более; расстояние между анкерами 1—3 км и более; скорость движения — до 150 км/ч).

Струнный транспорт Юницкого

Также разработаны несколько вариантов (классов) системы струнного транспорта, в зависимости от грузоподъёмности и пассажировместимости рельсовых автомобилей:

  • — сверхлёгкий — до 3 человек или до 0,5 т груза;
  • — лёгкий — до 10 человек или до 2,5 т груза;
  • — средний — до 25 человек или до 5 т груза;
  • — тяжёлый — до 50 человек или до 10 т груза;
  • — сверхтяжёлый — до 500 человек или до 10 000 т груза.

Струнный транспорт Юницкого

Заявленная провозная способность: от 10 000 пасс./сут. и 10 000 т/сут. — для сверхлёгкого, до 2 млн пасс./сут. и 2 млн т/сут. — для сверхтяжёлого. Провозная способность сверхтяжёлого СТЮ схожа с провозной способностью электропоезда и метрополитена.



Преимущества:

— низкая материалоёмкость и стоимость всей транспортной инфраструктуры (в сравнении с другими конкурирующими транспортными системами «второго уровня», имеющими ту же производительность) — в 5—10 раз и более,

отсутствие колоссальных топливных затрат на уборку снега и наледи для холодных стран, таких как Россия, Канада, Беларусь, Украина, Финляндия, Эстония и другие,

— долговечность пути и подвижного состава (соответственно, не менее 50 лет и 25 лет; для сравнения, асфальтные дороги в России требуют восстановления каждую весну),

в городах возможность занятия второго яруса над существующими автомобильными дорогами и, как следствие, уменьшение пробок, вплоть до полного их исчезновения,

— на природе свободное передвижение диких и домашних животных,

автомобильные и железные дороги, сельскохозяйственная техника, грунтовые и поверхностные (в том числе паводковые) воды не перекрываются,

— низкие потери на трение (нет потерь на неровности дороги и трение в шинах) и, как следствие, низкое энергопотребление при эксплуатации (в переводе на топливо: городские перевозки подвесным СТЮ — 0,2—0,3 л/100 пасс.-км, междугородные высокоскоростные перевозки при скорости 350 км/ч — 0,5—0,6 л/100 пасс.-км),

низкий процент изъятия земель под трассу (в 50-100 раз меньше в сравнении с насыпями железных и автомобильных дорог),

— высокая экологичность системы (выбросы вредных веществ менее 0,1 г/пасс.-км),

возможность полной автоматизации, отказ от водителей и вагоновожатых,

— резкое снижение аварийности и смертности за счёт использования компьютеризированной системы управления и исключения человеческого фактора,

безопасность высокоскоростного движения (благодаря «второму» уровню размещения и наличию противосходной системы), в том числе при терактах (например, падение одной или нескольких поддерживающих опор, скрепленных с рельсом-струной через специальный отстегивающийся механизм, не приведет к обрушению пролёта и к обрыву струнного рельса, а вызовет лишь дополнительную вертикальную деформацию пути).

— отсутствие значительных шумовых, вибрационных или электромагнитных воздействий на окружающую среду.



Примечание: описание технологии на примере струнного транспорта Юницкого.



Источники:

http://rsw-systems.com/

http://yunitskiy.com/
