Видеонаблюдение для промышленных объектов.
Проектирование современных систем видеонаблюдения — комплексный процесс разработки архитектурных, аппаратных и программных решений для реализации удаленного визуального контроля на базе инновационных технологий.
Особенности:
Введение:
На современных промышленных объектах автоматизация контроля стала необходимостью. Визуальный мониторинг в реальном времени позволяет вовремя заметить несанкционированное вмешательство в критические узлы и минимизировать риски аварий.
Промышленное видеонаблюдение — это специализированный программно-аппаратный комплекс, предназначенный для непрерывного визуального контроля технологических процессов, обеспечения промышленной безопасности и охраны периметра на территориях предприятий.
Функции:
Функционал промышленного видеонаблюдения выходит за рамки обычной видеофиксации и включает в себя:
- контроль производственных процессов;
- помощь в расследовании происшествий;
- фиксацию перемещений людей и транспорта;
- защиту оборудования и материальных ценностей.
Польза:
Использование камер с высокими классами механической и климатической защиты позволяет системе работать в агрессивных средах — при сильной вибрации, в облаках абразивной пыли, под воздействием электромагнитных помех и экстремальных температур.
За счет интеграции промышленного видеонаблюдения с технологическими процессами появляется возможность мгновенно реагировать на любые сбои в критических узлах оборудования и предотвращать дорогостоящие простои производственных линий.
Создание защищенного контура и соблюдение строгой кибербезопасности снижают риски внешнего вмешательства в сеть и подмены данных.
Автоматический контроль сводит к минимуму производственный травматизм, ускоряет реакцию на аварии, оптимизирует внутреннюю логистику и защищает материальные ценности.
Классификация и виды:
Архитектура системы:
- Централизованная — строится на базе единого серверного ядра, куда поступают и где обрабатываются все видеопотоки;
- Распределенная — предполагает размещение независимых серверов обработки и хранения данных непосредственно на локальных узлах объекта;
- Гибридная — сочетает локальную обработку первичных данных на местах с передачей критически важных потоков и метаданных в единый ситуационный центр.
Передача данных:
- Коаксиальные системы — используют коаксиальные линии связи для трансляции сигнала без задержек;
- Сетевые системы — цифровые комплексы, использующие Ethernet-сети и сетевые протоколы;
- Оптические системы — используют волоконно-оптические линии для передачи данных на сверхдальние расстояния без потери качества.
Функциональное назначение:
- Периметральные системы — ориентированы на охрану внешних границ территорий, режимных зон и контрольно-пропускных пунктов;
- Технологические системы — предназначены для непрерывного мониторинга производственных линий, работы конвейеров и роботизированных участков;
- Системы специального исполнения — оборудование, разработанное для узкоспециализированных задач и зон с повышенным риском, где стандартная техника может мгновенно выйти из строя.
Устройство и принцип действия:
Устройство:

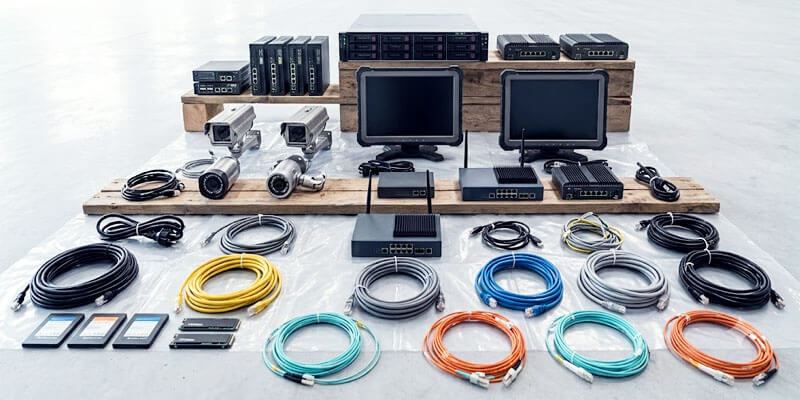

Современное промышленное видеонаблюдение — это не просто набор камер, а единый комплекс, состоящий из нескольких ключевых подсистем, включая следующие:
- Подсистема захвата и первичной обработки изображения:
- Оптический блок: включает объектив с переменным или фиксированным фокусным расстоянием и светочувствительную полупроводниковую матрицу, при этом для промышленных условий матрицы оснащаются механическими инфракрасными фильтрами для корректной цветопередачи днем и повышения чувствительности ночью;
- Блок цифровой обработки: содержит встроенный микропроцессор, который обрабатывает цифровой сигнал, применяет алгоритмы подавления шума и сжимает видеопоток;
- Защитный корпус: изготавливается из анодированного алюминия или нержавеющей стали, оснащен встроенными системами терморегуляции (обогрев и вентиляция) для работы в экстремальных климатических условиях.
- Подсистема передачи данных:
- Промышленные сетевые коммутаторы с резервированием питания, которые обеспечивают непрерывную коммутацию потоков данных даже при сбое на основной линии электросети;
- Маршрутизаторы, предназначенные для интеллектуального распределения трафика и безопасного объединения локальных сетей различных цехов в единый контур;
- Среда передачи, включающая витые пары с экранированием или волоконно-оптические линии связи для защиты сигналов от мощных промышленных электромагнитных помех.
- Подсистема хранения и вычислительных ресурсов:
- Сетевые видеорегистраторы или специализированные серверы хранения данных, объединенные в отказоустойчивые дисковые массивы;
- Вычислительные узлы (серверы видеоаналитики), оснащенные графическими ускорителями для обработки нейросетевых алгоритмов.
- Подсистема управления и отображения:
- Программная платформа управления видео, объединяющая все устройства в единый интерфейс;
- Автоматизированные рабочие места операторов с многомониторными конфигурациями и средствами тревожного оповещения.
Принцип действия:
Функционирование системы представляет собой непрерывный циклический процесс преобразования, передачи и анализа визуальной информации, который условно можно разделить на пять последовательных этапов:
- Формирование и оцифровка изображения:
Световой поток, отраженный от контролируемого объекта, проходит через систему линз объектива и фокусируется на светочувствительной матрице. Она преобразует фотоны света напрямую в цифровой массив данных, минуя внешние преобразователи.
Цифровое представление информации исключает накопление искажений, характерное для аналоговых трактов, и позволяет применять математические алгоритмы улучшения качества картинки.
- Сжатие и подготовка к передаче:
Встроенный процессор камеры анализирует полученный цифровой кадр, выявляет статичные и динамичные области. С помощью алгоритмов высокоэффективного сжатия видеоданных система кодирует только изменившиеся участки изображения между кадрами, формируя компактный видеопоток и добавляя к нему метаданные (время, дата, идентификатор устройства).
«Сырой» видеопоток высокого разрешения требует гигабитных скоростей передачи. Сжатие снижает требуемую пропускную способность каналов связи в десятки раз без визуальной потери детализации, что экономит ресурсы сетевой инфраструктуры.
- Трансляция по сетевой инфраструктуре:
Сжатый видеопоток разбивается на пакеты данных и передается по локальной вычислительной сети предприятия с использованием стандартных сетевых протоколов. При использовании волоконно-оптических линий сигнал преобразуется в световые импульсы, что обеспечивает передачу на расстояния в несколько километров без потерь.
Пакетная передача позволяет маршрутизировать трафик, приоритезировать критически важные видеопотоки (например, с периметра) и применять протоколы резервирования для сохранения связи даже при частичном повреждении сетевой топологии.
- Анализ и архивирование:
При поступлении на сервер видеопоток может подвергаться глубокому анализу. Программные алгоритмы (как на сервере, так и непосредственно в камере) сопоставляют изображение с заданными шаблонами: распознают номера транспорта, детектируют оставленные предметы или отсутствие средств индивидуальной защиты. Параллельно поток записывается на дисковые массивы с соблюдением цикличности перезаписи.
Автоматизированный анализ исключает «усталость внимания» оператора-человека, обеспечивая круглосуточное выявление аномалий. Архивирование в соответствии с регламентом обеспечивает сохранность информации для последующего разбора инцидентов.
- Отображение и формирование реакции:
Программная платформа декодирует видеопоток и выводит его на мониторы оператора в реальном времени. При выявлении системой аналитики критического события формируется тревожное сообщение: на экране мигает соответствующая камера, активируется звуковая сигнализация, а система может автоматически инициировать действия в смежных системах (например, заблокировать турникет или включить сирену).
Сокращение до минимума времени между моментом фиксации нарушения и реакцией персонала является ключевым показателем эффективности любой системы безопасности, что достигается за счет автоматизации сценариев реагирования.
Проектирование:
Какие особенности объекта учитывают при проектировании?
Перед началом работ специалисты обследуют территорию и уточняют задачи заказчика. Для производственного предприятия важно определить, где требуется общий обзор, а где необходимо распознавание лиц, номеров автомобилей или отдельных операций сотрудников.
При разработке проекта, кроме прочего, учитывают следующее:
- условия освещения;
- запылённость;
- вибрации;
- перепады;
- температуры;
- наличие агрессивных сред;
- наличие электромагнитных помех.
Камеры в цехах, на складе и по периметру работают в разных условиях, поэтому к ним предъявляются разные требования. Для наружных зон необходимы защищённые корпуса и оборудование, рассчитанное на сезонные изменения температуры. На участках со слабым освещением применяют камеры с высокой светочувствительностью или инфракрасной подсветкой.
Проектирование современных систем видеонаблюдения также предусматривает расчёт углов обзора и высоты установки камер. Одна камера не может одновременно давать широкую панораму и показывать мелкие детали на большом расстоянии. Поэтому оборудование подбирают под конкретную задачу каждой зоны.
Основные этапы разработки системы:
Профессиональное проектирование систем видеонаблюдения обычно включает:
- обследование объекта и сбор исходных данных;
- определение контролируемых зон и требований к изображению;
- расчёт количества камер и выбор мест их установки;
- подбор видеорегистраторов, серверов, сетевого и коммутационного оборудования;
- расчёт пропускной способности сети и объёма архива;
- разработку кабельных трасс, электропитания и резервирования;
- подготовку схем, спецификаций и сметной документации.
Если видеонаблюдение должно работать совместно со СКУД, охранной или пожарной сигнализацией, способы интеграции закладывают заранее. Например, при срабатывании датчика система может автоматически выводить на экран изображение с нужной камеры или сохранять отдельный фрагмент записи.
Стоимость проектирования:
Что влияет на стоимость проектирования?
Стоимость проектирования видеонаблюдения зависит от площади и сложности объекта, количества зданий, числа камер, требований к сроку хранения архива и необходимости интеграции с другими инженерными системами. На цену также влияют выездное обследование, разработка нестандартных технических решений и требования к составу документации.
Оценивать бюджет только по числу камер некорректно. На крупном предприятии значительную часть системы составляют серверы, линии связи, коммутаторы, источники бесперебойного питания и программное обеспечение.
Грамотно выполненное проектирование видеонаблюдения помогает заранее определить реальные затраты и исключить закупку несовместимого или избыточного оборудования.
Готовый проект становится основой для монтажа, настройки и дальнейшего обслуживания системы. Он позволяет согласовать решения до начала работ, обеспечить необходимое качество изображения и создать видеонаблюдение, которое соответствует условиям конкретного промышленного объекта.
Выбор:
Критерии выбора:
Условия среды и конструктивное исполнение:
Промышленные объекты (металлургия, нефтегазовый сектор, химическое производство) характеризуются воздействием агрессивных сред, вибраций и экстремальных температур. Применение стандартного оборудования ведет к его быстрой деградации, а использование не сертифицированных камер во взрывоопасных зонах является грубым нарушением норм промышленной безопасности.
Оптические параметры и стандарты распознавания:
Производственные цеха часто имеют сложный профиль освещенности (слепящие блики от печей, глубокие тени). Функция широкого динамического диапазона критична для предотвращения засветки кадров. Расчет оптики по критериям плотности пикселей на метр позволяет точно определить параметры оборудования, чтобы камера физически смогла зафиксировать требуемые детали (например, номер вагона или отсутствие каски) на заданной дистанции.
Архитектура аналитики и вычислительные мощности:
Передача «сырого» видеопотока с сотен камер на центральный сервер перегружает сеть. Встроенный искусственный интеллект на борту камер решает эту проблему, снижая потребление трафика до 80%. Камере больше не нужно круглосуточно отправлять тяжелое видео — она обрабатывает картинку сама и пересылает в сеть только необходимую информацию.
Интеграция и протоколы взаимодействия:
Изолированные системы безопасности снижают общую эффективность предприятия. Единые стандарты цифрового обмена данными позволяют создавать сложные кросс-системные сценарии: например, автоматическое открытие турникетов при срабатывании пожарной тревоги или остановка конвейера при обнаружении системой видеонаблюдения нарушения техники безопасности.
Кибербезопасность и защита контура:
Скомпрометированная сетевая камера может быть использована злоумышленниками как точка входа для проникновения в корпоративную или технологическую сеть, что грозит остановкой производства или утечкой коммерческой тайны. Необходима поддержка современных алгоритмов шифрования данных, сетевой аутентификации, разделения потоков, а также надежная защита от несанкционированного изменения прошивок.
Нормативное регулирование и расчет емкости хранения:
Особое внимание важно уделить точности расчета видеоархива. Ошибка в оценке эффективности сжатия видеопотока и интенсивности движения в кадре критична, потому что может привести к нехватке дискового пространства, потере доказательной базы, или к неоправданным капитальным затратам на покупку избыточных серверов.
