Управление вентиляцией: принцип действия, проектирование и выбор.
Автоматизированная система вентиляции — комплекс устройств и средств управления, поддерживающий параметры воздуха при исполнении заданных алгоритмов работы.
Особенности:
Введение:
Приточно-вытяжная установка может состоять из множества узлов, которые должны работать безопасно и эффективно. Вентиляторы, заслонки, фильтры, нагреватель и охладитель должны включаться в правильной последовательности, реагировать на датчики и переходить в безопасное состояние при неисправностях.
Именно автоматика для вентиляции связывает механическую часть установки с заданными режимами эксплуатации. Она управляет вентиляторами и приводами заслонок, регулирует клапан водяного нагревателя или мощность электрической секции, включает охлаждение и отслеживает состояния защит.
Принцип действия:
Какие параметры контролируются датчиками и для чего они нужны?

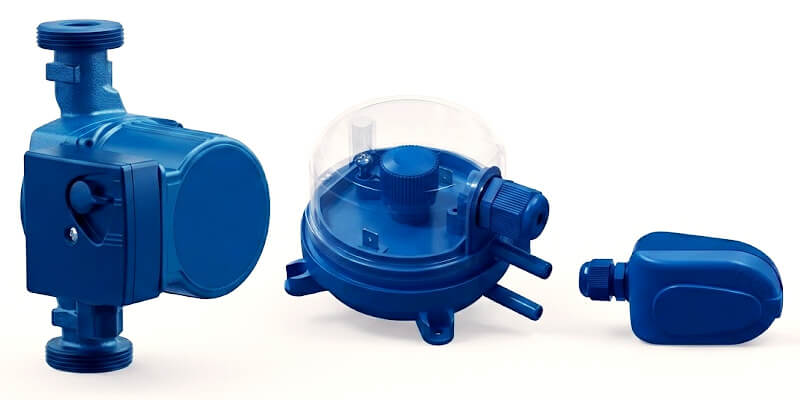

Датчики не просто показывают цифры на экране, а дают системе основание для решений. Температура воздуха используется для регулирования нагрева и охлаждения, перепад давления — для контроля фильтра или давления в сети, а подтверждение потока — для защитных алгоритмов. Для водяного нагревателя дополнительно контролируют параметры, связанные с защитой от замерзания.
Избыточное количество датчиков усложняет обслуживание, но нехватка контроля заставляет систему действовать вслепую. Для стандартной установки обычно контролируют следующие базовые параметры:
- температура наружного, приточного и вытяжного воздуха;
- степень загрязнения воздушных фильтров;
- факт работы или текущая скорость вентиляторов;
- положение критически важных заслонок;
- сигналы от аварийных термостатов и защитных контактов;
- внешние команды от систем пожарной безопасности или диспетчеризации.
Поэтому каждый сигнал должен отвечать на конкретный вопрос: что система изменит, если его значение выйдет за норму. Неиспользуемые в алгоритме измерения лишь усложняют диагностику и обслуживание.
Как строится последовательность запуска, остановки и переключения режимов?
Пуск начинается с подготовки воздушного тракта. Открываются предусмотренные заслонки, приводятся в готовность насосы и регулирующие узлы, затем запускается вентилятор и проверяется подтверждение его работы. Только после появления устойчивого потока разрешаются ступени нагрева или другие процессы, которые зависят от движения воздуха.
Остановка часто выполняется в обратной логике, но не механически. Электрическому нагревателю может требоваться продувка после отключения мощности, а водяному контуру зимой — сохранение циркуляции в определённых аварийных состояниях. Переключение сезонных режимов также должно учитывать температуру и доступность источников тепла или холода.
Отдельно проектируют реакцию на восстановление электропитания. Автоматический повторный запуск допустим не для каждого объекта, поэтому алгоритм должен учитывать технологические и пожарные требования. Это решение заранее включают в функциональный алгоритм.
Как регулируются температура и производительность вентиляции?
Температуру приточного воздуха поддерживают изменением мощности нагрева или охлаждения, а производительность — скоростью вентиляторов либо положением регулирующих устройств в предусмотренных схемах. Эти контуры взаимодействуют: снижение расхода меняет тепловую нагрузку на секцию, а изменение сопротивления фильтра влияет на фактический расход при той же команде приводу. Настройки регуляторов выполняют на работающей установке, а не только по расчётным значениям.
Для переменного расхода источник задания может быть разным: расписание, качество воздуха, давление в канале или технологическая команда. Важно установить минимальные и максимальные границы, в которых сохраняются нормальные условия работы теплообменников и двигателей. Управление «от нуля до ста процентов» без таких ограничений создаёт режимы, которые проектом могли вообще не предусматриваться.
Проектирование:
Важно понимать и учитывать при проектировании, что конкретный набор функций зависит от компонентного состава установки, поэтому универсальная схема без привязки к оборудованию редко бывает корректной. В первую очередь нужно составить перечень исполнительных устройств и понять, по какой схеме они должны работать.
Например, запуск вентилятора при закрытой наружной заслонке бессмыслен, т.к. приведёт к попыткам качать воздух из замкнутого пространства, а включение нагревателя до подтверждения потока может быть опасным. Таким образом, правильные настройки логических связей превращаются в последовательность команд и блокировок.
Какие блокировки, защиты и аварийные сигналы необходимо предусмотреть?
Защита должна переводить установку в состояние, которое уменьшает последствия конкретной неисправности. При перегреве электрической секции отключается нагрев, при угрозе замерзания водяного теплообменника алгоритм, наоборот, стремится сохранить теплоноситель и остановить холодный воздушный поток. Один общий сценарий «всё выключить» подходит не всегда.
Автоматика должна четко распознавать характер аварии, а не просто отключать систему. Поэтому все критичные события разделяют на следующие:
- потеря воздушного потока;
- срабатывание защиты двигателя;
- загрязнение фильтра;
- перегрев электрического нагревателя;
- угроза замораживания водяной секции;
- неисправность критически важного датчика;
- сигнал «пожар» от общедомовой системы.
Для каждого события заранее определяют реакцию, необходимость ручного сброса и содержание сообщения оператору. Чёткий текст аварии сокращает поиск причины намного сильнее, чем универсальная надпись «ошибка установки». Оператор должен сразу понимать характер неисправности.
На пусконаладке проверяют не только нормальную работу, но и аварийные сценарии: безопасно имитируют рост перепада на фильтре, пропадание подтверждения потока, выход температуры за заданный предел и потерю отдельных сигналов. После тестов корректируют задержки и уставки. В результате система управления становится проверенным алгоритмом, а не набором подключённых устройств.
Выбор:
До выбора и комплектации компонентов полезно подготовить функциональное описание: режимы, уставки, последовательности, внешние интерфейсы и реакции на отказ. Тогда датчики, приводы и контроллер выбираются под реальную задачу, а не наоборот. Это особенно важно для интеграции с диспетчеризацией и другими инженерными системами объекта.
Критерии выбора:
- точность и диапазон измерений: параметры сенсоров должны соответствовать технологическим задачам узла;
- степень защиты и климатическое исполнение: характеристики оборудования должны жестко соответствовать физическим условиям эксплуатации;
- поддержка открытых протоколов связи: для бесшовной интеграции в диспетчеризацию здания контроллеры и преобразователи частоты должны поддерживать стандартизированные протоколы;
- ресурсы ввода-вывода и быстродействие: количество и тип каналов должны полностью покрывать функциональную схему с обязательным технологическим резервом;
- ремонтопригодность и модульность: модульная архитектура позволяет заменять вышедшие из строя узлы без остановки всей системы.
