Особенности и выбор траверс под нестандартные грузы.
Грузоподъемные траверсы — это грузозахватные приспособления, распределяющие нагрузку от подъемного механизма на несколько точек крепления груза для предотвращения его деформации и обеспечения устойчивости при подъеме.
Особенности:
Введение:
При подъеме малогабаритного груза обычно используются правильно подобранные стропы. Но ситуация меняется, если приходится перемещать длинномерную металлоконструкцию, оборудование большой площади, рулон стали, контейнер или объект со смещенным центром тяжести.
Нагрузка должна распределяться между несколькими точками, а положение груза – оставаться контролируемым во время подъема. Поэтому применяют грузоподъемные траверсы. Они становятся промежуточным элементом между крюком крана и грузом, что позволяет организовать схему подъема с учетом его массы, размеров, формы и расположения точек крепления.
Функции:
Основная задача такого грузозахватного приспособления – передать усилие от подъемного механизма к нескольким точкам груза по заранее рассчитанной схеме. Это особенно важно при работе с длинными или крупногабаритными объектами. Если, например, попытаться поднять большую конструкцию обычным многоветвевым стропом, то ветви могут согнуться из-за особенностей геометрии груза.
Таким образом, чем сложнее геометрия груза и схема строповки, тем важнее учитывать возникающие усилия, а не только его массу. Траверса позволяет разнести точки подвеса и подобрать их расположение под конкретный объект. Именно поэтому выбор такого приспособления начинается не с вопроса «сколько тонн оно должно поднимать», а с анализа всей грузоподъемной операции.
Польза:
Среди основных преимуществ использования траверс можно выделить:
- распределение нагрузки между несколькими точками крепления;
- обеспечение требуемого положения груза при подъеме;
- взаимодействие с длинномерными и крупногабаритными конструкциями;
- перемещение объектов со сложными формами;
- снижение риска повреждения груза из-за неподходящей схемы строповки.
Классификация и виды:
Конструкция и форма:

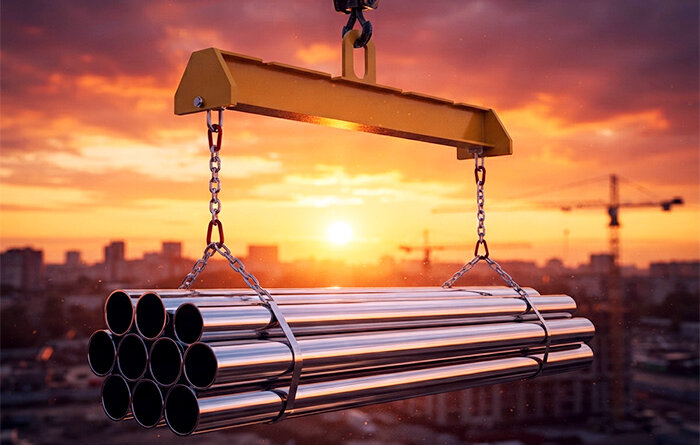

Линейные. Наиболее понятный вариант – балочная конструкция с точками подвеса, расположенными вдоль одной оси. Ее применяют для подъема балок, труб, металлоконструкций и других длинномерных изделий. Точки захвата разнесены по длине, поэтому груз можно поднимать в нескольких местах без чрезмерного сближения ветвей стропов.
Пространственные. Сюда относятся Т-образные, Н-образные, рамные, крестообразные и другие. Если точки крепления находятся не на одной линии, может потребоваться конструкция, распределяющая нагрузку сразу в нескольких направлениях. Такие решения используют при перемещении крупного оборудования, блоков, металлоконструкций и других объектов со значительной площадью. Несколько точек подвеса позволяют учитывать не только длину, но и ширину груза.
Спредеры. Специализированные грузозахватные механизмы с фиксированными или автоматическими замками, предназначенные преимущественно для подъема крупногабаритных грузов (например, морских или железнодорожных контейнеров) путем захвата за стандартные угловые фитинги.
Возможности конструкции:
Простые. Сюда, кроме прочих, относятся распорные. В распорной схеме балка работает совместно со стропами и позволяет разнести их ветви на необходимое расстояние. Такое решение может быть полезно, когда нужно сохранить определенное направление приложения усилий или не допустить нежелательного воздействия стропов на груз. Конкретная схема зависит от расположения верхних и нижних точек подвеса и должна рассматриваться как единая система вместе со стропами и соединительными элементами.
Переставные. Оснащены перемещаемыми обоймами, проушинами или опорами, что позволяет изменять расстояние между точками захвата для адаптации под грузы различной длины или с нестандартным расположением центра тяжести.
Телескопические. Имеют выдвижные секции, обеспечивающие плавную и непрерывную регулировку рабочей длины (пролета) в широком диапазоне, что востребовано при работе с длинномерными грузами переменных габаритов.
Балансирные. Предназначены для равномерного распределения нагрузки при неравномерном расположении точек крепления или смещенном центре тяжести; часто оснащаются шарнирами или блоками для автоматической центровки и исключения перекосов груза.
Способ подвеса:
За центр. Точка крепления к крюку крана расположена в геометрическом центре траверсы, а груз крепится по ее краям. Основное преимущество — меньшая строительная высота, позволяющая работать в стесненных условиях по высоте подъема.
За края. Точки крепления к крюку крана расположены по краям траверсы, а груз крепится в ее центре (часто через дополнительные стропы). Такая конструкция имеет меньшую собственную массу, но требует большей высоты подъема и часто применяется для грузов с несимметричным центром тяжести.
Исполнение:
Регулируемые. Если одним грузоподъемным приспособлением планируется работать с объектами разных размеров, применяют регулируемые конструкции. В них можно менять положение точек подвеса, рабочую длину или конфигурацию оснастки. Это удобно, например, на производстве, где регулярно перемещается несколько типов однотипных изделий с различными габаритами. Однако диапазон регулировки и допустимые схемы должны быть определены еще на этапе проектирования.
Разборные. Состоят из модульных секций, соединяемых болтами или штифтами. Это позволяет изменять длину или конфигурацию оснастки, а также существенно упрощает транспортировку и хранение в разобранном виде без потери грузоподъемности.
Назначение:
Универсальные. Предназначены для выполнения широкого спектра погрузочно-разгрузочных и монтажных работ с различными типами грузов (балки, трубы, плиты) благодаря наличию регулировок и стандартных точек захвата.
Специализированные. Для некоторых грузов требуется конструкция, разработанная непосредственно под их геометрию. Характерный пример – рулоны листовой стали, а также технологическое оборудование, емкости, судовые секции и крупные промышленные узлы. В таких случаях универсальное решение не всегда обеспечивает требуемое положение груза или подходящую схему приложения нагрузки.
Управление:
Ручные. Требуют физического участия стропальщика для установки, фиксации и снятия захватов (например, ручная шплинтовка или заведение крюков), что применимо при невысокой интенсивности работ.
Полуавтоматические. Оснащены механизмами, где захват срабатывает автоматически при опускании на груз, но для его раскрытия требуется команда или действие оператора, что требует присутствия человека для контроля.
Автоматические. Полностью автоматизируют цикл захвата и освобождения груза по сигналу из кабины крановщика или от системы управления, исключая нахождение человека в опасной зоне, что характерно для высокоинтенсивных потоковых операций.
Применение:
Расчет и испытания — часть одной задачи:
Надежность конструкции нельзя оценивать только по толщине балки или визуальной массивности изделия.
ГОСТ 34016-2016 предусматривает подтверждение прочности и устойчивости формы грузозахватных приспособлений расчетами и испытаниями. Для металлоконструкций также должны применяться материалы, соответствующие предусмотренным условиям эксплуатации.
Расчет необходим для определения усилий, возникающих в элементах конструкции при принятой схеме подвеса. При этом учитываются не только вертикальные нагрузки, но и изгибающие, сжимающие и другие усилия, возникающие в конкретной системе.
Следующий этап – испытания изготовленного изделия. Они позволяют проверить конструкцию уже не как расчетную модель, а как готовое грузозахватное приспособление.
Для нестандартной оснастки особенно важно, чтобы проектирование, изготовление и испытания не рассматривались как независимые процедуры. Исходные данные о грузе должны последовательно учитываться на каждом этапе.
Когда лучше использовать индивидуальную конструкцию?
Типовая модель обычно подходит, если параметры груза и схема работы укладываются в предусмотренную производителем конфигурацию. Но индивидуальное проектирование может потребоваться в следующих случаях:
- точки крепления расположены нестандартно;
- груз имеет смещенный центр тяжести;
- требуется несколько разнесенных точек подвеса;
- объект имеет большую длину или площадь;
- необходимо ограничить воздействие стропов на конструкцию;
- нужно работать с определенным оборудованием;
- эксплуатация происходит в особых условиях;
- важно перемещать разнообразные грузы одной оснасткой.
В таких ситуациях задача состоит уже не в том, чтобы найти готовую балку подходящей грузоподъемности, а в разработке безопасной схемы подъема.
Выбор:
Почему нельзя выбирать траверсу только по грузоподъемности?
Масса груза – лишь один из исходных параметров. Два груза одинаковой массы могут потребовать совершенно разных схем подъема.
Перед подбором необходимо определить как минимум габариты и геометрию объекта, положение его центра тяжести, количество и расположение точек крепления, используемый кран и схему строповки.
Например, если центр тяжести находится не по геометрическому центру, нагрузка между точками подвеса может распределяться неравномерно. Простого деления общей массы на количество ветвей в этом случае недостаточно.
Не менее важно учитывать углы между элементами строповки. Изменение геометрии системы меняет усилия, действующие на стропы, балки, проушины и соединительные элементы.
Поэтому в промышленной практике рассматривают не отдельное изделие, а всю систему: кран → верхняя подвеска → траверса → стропы и соединительные элементы → точки крепления → груз. Слабое или неправильно подобранное звено в этой цепочке делает неверным весь расчет.
Для нестандартных задач грузоподъемные траверсы могут проектироваться по техническому заданию под конкретный груз. В этом случае можно заранее задать необходимое расположение точек подвеса, конфигурацию, рабочую грузоподъемность и другие параметры, а после изготовления провести предусмотренные испытания.
Какие данные нужны для проектирования?
Для типовой задачи часть параметров можно подобрать по характеристикам готовой модели. Чем сложнее груз, тем больше исходных данных потребуется конструктору.
Критерии выбора:
- Масса груза. Необходимо знать максимальную массу объекта в реальных условиях эксплуатации.
- Габариты. Длина, ширина и высота влияют на размеры конструкции и расстояние между точками подвеса.
- Центр тяжести. Особенно важен для оборудования, машин, емкостей и сборных конструкций с неравномерным распределением массы.
- Точки крепления. Нужно определить их количество, координаты и допустимые направления приложения нагрузки.
- Подъемный механизм. Учитываются параметры крюковой подвески крана и ограничения по высоте подъема.
- Схема строповки. Канатные, цепные или текстильные стропы являются частью общей системы и должны соответствовать расчетным нагрузкам.
- Условия эксплуатации. Работа в цехе и на открытой площадке, температура, влажность и другие факторы могут влиять на исполнение конструкции и применяемые материалы.
Типовые ошибки при выборе:
Одна из наиболее частых ошибок – подобрать модель только по массе груза. Формально грузоподъемности может хватать, но расположение точек крепления или размеры конструкции окажутся неподходящими.
Другая проблема – попытка использовать одну фиксированную схему для разных грузов. Даже если масса объектов одинакова, изменение длины или положения центра тяжести может потребовать другого расположения подвесов.
Также нельзя отдельно выбирать траверсу и отдельно – стропы, не проверяя работу всей системы. Изменение длины ветвей, углов строповки или способа соединения влияет на распределение усилий.
Наконец, при проектировании важно учитывать ограничения самого крана. Дополнительная высота грузозахватного приспособления и стропов уменьшает доступную высоту подъема, а собственная масса оснастки входит в общую нагрузку на подъемный механизм.
Что важно в итоге?
При выборе грузоподъемной траверсы масса груза остается важным, но далеко не единственным параметром. Необходимо учитывать его размеры, форму, положение центра тяжести, расположение точек крепления, характеристики крана и схему строповки.
Для длинномерных изделий может быть достаточно линейной конструкции, для крупногабаритного оборудования – рамной или пространственной, а для нестандартных объектов потребуется индивидуальный проект.
Чем сложнее груз, тем важнее рассматривать проектирование, изготовление, комплектацию стропами и испытания как единый процесс. Именно такой подход позволяет подобрать грузозахватное приспособление под реальную подъемную операцию, а не только под значение массы в техническом задании.
