Кондуктор для врезки дверных замков и петель.
Универсальный шаблон для врезки замков и петель — это вспомогательное технологическое приспособление, предназначенное для точного позиционирования режущего инструмента при формировании гнёзд под дверную фурнитуру.
Особенности:
Введение:
Врезка фурнитуры в двери относится к операциям, где ошибка даже в несколько миллиметров может в дальнейшем приводить к провисанию полотна, скрипу, неплотному притвору или повреждению лицевой поверхности.
Если раньше для разметки применялись бумажные шаблоны и ручные измерения, то со временем получили распространение жёсткие кондукторы со сменными вставками, а позже — универсальные шаблоны для врезки петель и замков.
Главная особенность универсального шаблона — настраиваемая геометрия рабочей зоны за счёт регулируемых упоров, линеек и шкал, что позволяет охватывать несколько операций, включая врезку петель, замков, защёлок и ответных планок.
Такой подход снижает зависимость мастера от комплекта вкладышей и копировальных колец и делает технологию врезки более гибкой, поэтому универсальность рассматривается не как дополнительное удобство, а как основной принцип.
Функции:
- совмещение направляющей и измерительной базы в одном приспособлении за счёт выставления длины и ширины фурнитуры по шкале и фиксации упоров для задания границ выборки;
- обеспечение повторяемости настройки при переходе от одной двери к другой за счёт выставления параметров по шкале вместо подбора сменной вставки;
- расширение номенклатуры выполняемых работ за счёт врезки петель вместе с замками и ответными планками одним кондуктором в пределах рабочего диапазона.
Устройство, принцип действия и применение:

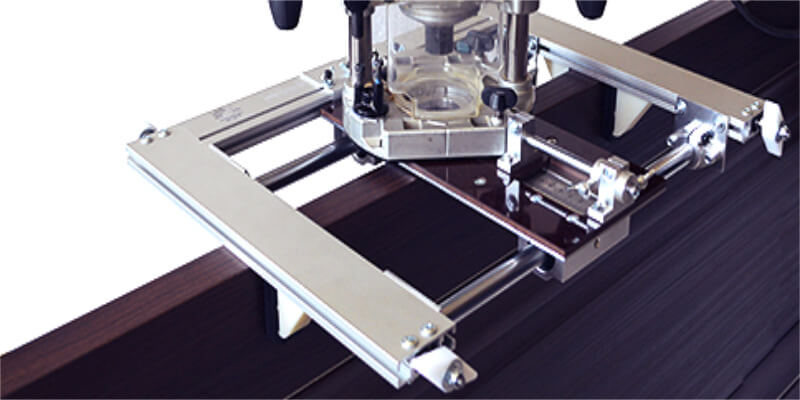

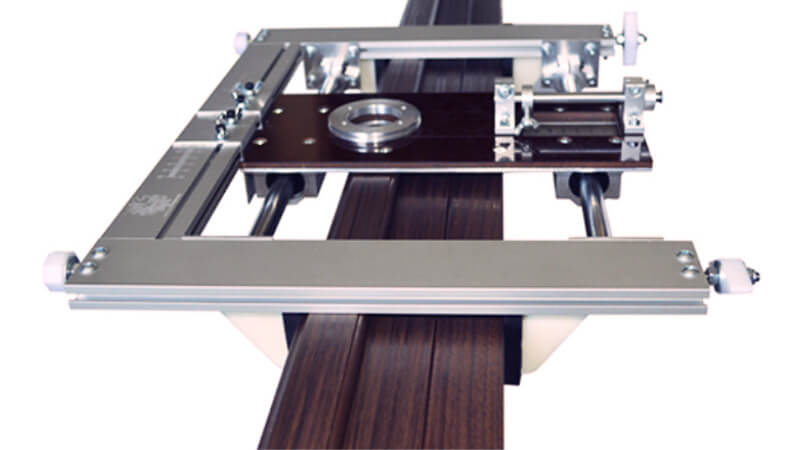

Устройство:
Универсальный шаблон в своей конструкции может содержать следующие элементы:
- несущую основу — объединяет все регулируемые узлы и обеспечивает жёсткость конструкции при работе;
- измерительные шкалы — служат для выставления габаритов фурнитуры;
- регулируемые упоры — задают границы выборки и удерживают настройку под нагрузкой;
- зажимные элементы — фиксируют настроенный кондуктор на полотне или коробке после выравнивания по разметке, исключая смещение при фрезеровании;
- направляющие — ограничивают зону перемещения режущего инструмента.
Принцип действия:
Сначала по шкале выставляются требуемые габариты фурнитуры, после чего фиксируются упоры. На этом этапе кондуктор ещё не привязан к двери: его только настраивают под конкретные параметры петли, замка или планки.
Затем уже настроенный кондуктор прикладывается к обрабатываемому объекту. В первую очередь выполняется выравнивание по разметке и базовым поверхностям, и только после этого фиксируются зажимы.
После настройки и проверки надёжности фиксации всех элементов применяется режущий инструмент, который перемещается строго в пределах рабочей зоны, ограниченной настроенными упорами.
Точность зависит от жёсткости, качества шкалы и стабильности базирования, поэтому перед врезкой делают контрольную проверку настройки на образце.
Применение:
Универсальный шаблон может применяться не только при монтаже межкомнатных дверей, а также в столярных мастерских и на сборочных участках.
Одним инструментом в пределах рабочего диапазона шкалы выполняются врезка карточных и скрытых петель, корпуса и лицевой планки замка, защёлок, ответных планок и торцевых ригелей.
Универсальность особенно полезна при работе с разными моделями дверей и фурнитуры в рамках одного объекта.
Эксплуатация:
При правильной эксплуатации данное приспособление сокращает номенклатуру оснастки и упрощает повторяемость операций.
Перед выборкой материала необходимо проверить неизменность настройки, ведь регулировочные узлы не должны смещаться под вибрацией.
После врезки шаблон снимается, очищается от стружки, а шкалы и упоры проверяются на точность.
Выбор:
Важна совместимость с типовыми размерами петель и замков. Если требуется один универсальный подход для петель и замков, то можно выбрать модель с широким диапазоном по длине и ширине.
Если планируется купить шаблоны для врезки петель и замков для профессионального использования, то предпочтительны конструкции из устойчивых материалов с защищёнными элементами.
Кроме того, следует оценить удобство и скорость перенастройки. Шкала должна быть читаемой, с осевыми рисками и, желательно, с метками под типовые параметры.
