Фотоэффект и его виды


Фотоэффект и его виды.

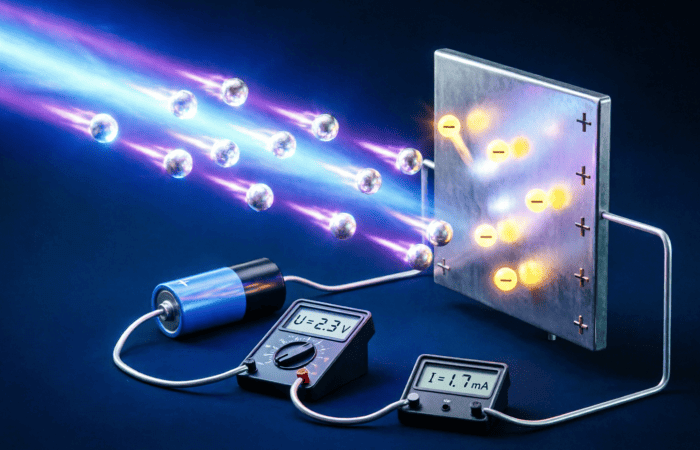

Фотоэффект (фотоэлектрический эффект) – явление взаимодействия света или любого другого электромагнитного излучения с веществом, при котором энергия фотонов передаётся электронам вещества.



Фотоэффект

Внешний фотоэффект

Внутренний фотоэффект

Вентильный (барьерный) фотоэффект

Многофотонный фотоэффект






Фотоэффект:

Фотоэффект (фотоэлектрический эффект) – явление взаимодействия света или любого другого электромагнитного излучения с веществом, при котором энергия фотонов передаётся электронам вещества.

На основе явления фотоэффекта созданы специальные устройства – фотоэлементы. Фотоэлемент (фотоэлектрический элемент) – электронный прибор, который преобразует энергию фотонов в электрическую энергию.

Выделяют внешний фотоэффект и внутренний фотоэффект, а также вентильный (барьерный) фотоэффект и многофотонный фотоэффект.



Внешний фотоэффект:

Внешним фотоэффектом (фотоэлектронной эмиссией) называется испускание электронов веществом под действием электромагнитных излучений, например, фотонов. Иными словами, при внешнем фотоэффекте поглощение фотонов сопровождается вылетом электронов за пределы тела. Электроны, вылетающие из вещества при внешнем фотоэффекте, называются фотоэлектронами, а электрический ток, образуемый ими при упорядоченном движении во внешнем электрическом поле, называется фототоком. Внешний фотоэффект наблюдается в твёрдых телах (металлах, полупроводниках и диэлектриках), а также газах (фотоионизация).

Внешний фотоэффект был открыт в 1887 г. Генрихом Рудольфом Герцем. Генрих Герц проводил опыты с цинковым разрядником – разрезанным пополам стержнем с парой металлических шариков на концах разреза. На разрядник подавалось высокое напряжение. При облучении цинкового разрядника ультрафиолетом было замечено, что прохождение искры в разряднике заметно облегчалось.

В 1888-1890 гг. Александр Григорьевич Столетов сделал несколько важных открытий в области фотоэффекта, в том числе вывел первый закон внешнего фотоэффекта.

В 1898 г. Джозеф Джон Томсон экспериментально установил, что поток электрического заряда, выходящий из металла при внешнем фотоэффекте, представляет собой поток открытых им ранее частиц – названных позднее электронами.

В 1900-1902 гг. Филипп Эдуард Антон фон Ленард доказал, что энергия вылетающего электрона всегда строго связана с частотой падающего излучения и практически не зависит от интенсивности облучения.

В 1905 г. внешний фотоэффект был объяснён Альбертом Эйнштейном.

Первый фотоэлемент, основанный на внешнем фотоэффекте, создал Александр Григорьевич Столетов в конце XIX века.

Он (фотоэлемент) представлял собой вакуумную стеклянную колбу. Часть внутренней поверхности колбы была покрыта тончайшим слоем светочувствительного металла, который выступал в качестве катода. Он контактировал с проводом, который соединялся с отрицательным источником тока. В середине колбы располагался электрод в форме диска или проволочной петли, называемый анодом. Анод соединялся с положительным источником тока. Другая часть колбы была прозрачна и пропускала вовнутрь свет. Под действием света (фотонов) из катода вырывались электроны, которые во внешнем электрическом поле устремлялись к  аноду, создавая в цепи электрический ток.



Внутренний фотоэффект:

Если фотоэффект не сопровождается вылетом электронов с поверхности вещества, то его называют внутренним. Внутренним фотоэффектом называется возрастание электропроводности вещества (наблюдается, как правило, у полупроводников и диэлектриков) и уменьшение его сопротивления под действием электромагнитных излучений, например, в результате облучения вещества видимым, инфракрасным или ультрафиолетовым излучением. Внутренний фотоэффект – это вызванные электромагнитным излучением переходы электронов внутри полупроводника или диэлектрика из связанных состояний в свободные, без вылета наружу.

В отличие от внешнего фотоэффекта во внутреннем фотоэффекте электроны, остаются в теле вещества (полупроводника или диэлектрика), но изменяют в нём своё энергетическое состояние и увеличивают концентрацию носителей зарядов в веществе. Так, при поглощении фотона электрон переходит из валентной зоны в зону проводимости. Как следствие образуется пара носителей заряда: электрон в зоне проводимости и дырка в валентной зоне. Концентрация носителей заряда приводит к возникновению фотопроводимости (повышению электропроводности полупроводника или диэлектрика) или возникновению электродвижущей силы.

Впервые явление фотопроводимости (и соответственно явление внутреннего фотоэффекта) у селена открыл Уиллоуби Смит в 1873 г.

На основе внутреннего фотоэффекта работают полупроводниковые фотоэлементы, изготавливаемые из полупроводников. Полупроводники обладают как свойствами проводников, так и диэлектриков. В полупроводниковых кристаллах атомы имеют устойчивую структуру и прочно связаны ковалентной связью. Так, например, один электрон в кристалле кремния связан двумя атомами. Чтобы электрону освободиться из атома, ему необходимо сообщить необходимый уровень внутренней энергии. Эта энергия появляется в нем при воздействии на полупроводник, например, видимым, инфракрасным или ультрафиолетовым излучением. Если её (энергии) достаточно, то отдельные электроны отрываются от ядра и становятся свободными.  Во время разрыва связи между электроном и ядром появляется свободное место в электронной оболочке атома. Место разрыва (свободное место в электронной оболочке атома) именуется дыркой – положительным зарядом, который равен заряду высвободившегося электрона. Если в это время к полупроводнику приложить разность потенциалов (т.е. внешний электрический ток), то в самом полупроводнике появится электрический ток. Представленный электронно-дырочный механизм проводимости проявляется у собственных (то есть без примесей) полупроводников. Он называется собственной электрической проводимостью полупроводников.




Вентильный (барьерный) фотоэффект:

Разновидностью внутреннего фотоэффекта является вентильный (барьерный) фотоэффект.  Вентильный (барьерный) фотоэффект или фотоэффект в запирающем слое – это явление, при котором фотоэлектроны покидают пределы тела, переходя через поверхность раздела в другое твёрдое тело (полупроводник) или жидкость (электролит). Вентильный (барьерный) фотоэффект – это возникновение электродвижущей силы под действием света в области p-n перехода. Вентильный (барьерный) фотоэффект возникает в неоднородных (по химическому составу или неоднородно легированных примесями) полупроводниках, а также у контакта полупроводник-металл (при отсутствии внешнего электрического поля).

При поглощении полупроводником фотона освобождается дополнительная пара носителей – электрон и дырка, которые движутся в разных направлениях: дырка в сторону полупроводника p-типа, а электрон в сторону полупроводника n-типа. В результате в полупроводнике n-типа образуется избыток электронов, а в полупроводнике p-типа – избыток дырок. Возникает разность потенциалов – фото-ЭДС и электрический ток. По мере увеличения разности потенциалов фототок постепенно возрастает, т.к. все большее число электронов достигает анода.

На использовании вентильного фотоэффекта – возникновении электродвижущей силы в p-n переходе под действием света основан принцип действия солнечных батарей.  Вентильные фотоэлементы в отличие от других фотоэлементов не требуют при работе источника тока, т.к. сами являются источником тока. Вентильный фотоэффект открывает пути для прямого преобразования световой энергии в электрическую. Вентильные фотоэлементы являются центральным элементом солнечных батарей.

Эффект прямого преобразования света в электричество впервые был открыт в 1842 г. Александром Эдмоном Беккерелем.

В 1883 г. Чарльз Фриттс впервые создал первую работающую фотоэлектрическую ячейку, используя полупроводниковый материал селен. Фритц покрыл селен очень тонким слоем золота. Полученная фотоэлектрическая ячейка имела КПД преобразования света в электричество всего около 1%, что в сочетании с высокой стоимостью материала препятствовало использованию таких ячеек для энергоснабжения.

Первую солнечную батарею на основе кремния для получения электрического тока создали Кельвин Соулзер Фуллер, Дэрил Чапин и Геральд Пирсон, все трое – специалисты компании Bell Laboratories. О создании первой солнечной батареи было заявлено 25 марта 1948 года.

Наиболее эффективными, с энергетической точки зрения, устройствами для превращения солнечной энергии в электрическую являются полупроводниковые фотоэлектрические преобразователи (фотоэлементы), имеющие неоднородные полупроводниковые структуры. Неоднородность структуры фотоэлемента может быть получена легированием одного и того же полупроводника различными примесями (создание p-n переходов), или путём соединения различных полупроводников с неодинаковой шириной запрещённой зоны – энергии отрыва электрона из атома (создание гетеропереходов), или же за счёт изменения химического состава полупроводника, приводящего к появлению градиента ширины запрещённой зоны (создание варизонных структур). Возможны также различные комбинации перечисленных способов.

КПД производимых в промышленных масштабах полупроводниковых фотоэлементов в настоящее время в среднем составляет 16-19 %, у лучших образцов – до 25 %. В лабораторных условиях уже достигнуты фотоэлементы с КПД порядка 44-45 %.

Ниже в таблице приводится КПД некоторых фотоэлектрических элементов, произведенных на основе различных материалов.

Таблица 1.

Максимальные значения эффективности фотоэлементов и модулей, достигнутые в лабораторных условиях

Тип Коэффициент фотоэлектрического преобразования, %
Кремниевые 24,7
Si (кристаллический)
Si (поликристаллический)
Si (тонкопленочная передача)
Si (тонкопленочный субмодуль) 10,4
Si (аморфный) 9,5
Si (нанокристаллический) 10,1
На основе арсенида галлия и т.п.
GaAs (кристаллический) 25,1
GaAs (тонкопленочный) 24,5
GaAs (поликристаллический) 18,2
InP (кристаллический) 21,9
Тонкие плёнки халькогенидов
CIGS (фотоэлемент) 19,9
CIGS (субмодуль) 16,6
CdTe (фотоэлемент) 16,5
Фотохимические
На базе органических красителей 10,4
На базе органических красителей (субмодуль) 7,9
Органические
Органический полимер 5,15
Многослойные
GaInP/GaAs/Ge 32,0
GaInP/GaAs 30,3
GaAs/CIS (тонкопленочный) 25,8
a-Si/mc-Si (тонкий субмодуль) 11,7



Многофотонный фотоэффект:

Многофотонный фотоэффект – это явление, при котором изменение электропроводности, возникновение ЭДС или эмиссия электронов происходит вследствие поглощения одновременно энергии не от одного, а от нескольких фотонов. Такой эффект возможен, если интенсивность света очень большая (например, при использовании лазерных пучков).

Наиболее часто понятие многофотонный фотоэффект употребляется по отношению к внешнему фотоэффекту



Источник: https://ru.wikipedia.org/wiki/Фотоэффект, https://ru.wikipedia.org/wiki/Фотоэлемент

Примечание: © Фото https://www.pexels.com, https://pixabay.com
