Компенсаторы трубопроводные: резиновые, сильфонные и другие

Виды, устройство и применение трубопроводных компенсаторов.





Компенсатор трубопроводный — устройство для поглощения деформаций, возникающих в трубопроводных системах вследствие температурных расширений, вибрационных нагрузок, осадочных процессов грунта и гидравлических ударов.



Особенности:

Введение:

Проблема компенсации линейных и угловых перемещений трубопроводов возникла одновременно с развитием промышленной транспортировки жидкостей и газов.

Ещё в конце XIX века инженеры столкнулись с тем, что нагрев стальных труб до рабочих температур 200–400 °С вызывает удлинение участков на десятки миллиметров, что при отсутствии компенсирующих элементов приводит к разгерметизации резьбовых и фланцевых соединений, а также к деформации опор.

Современные компенсаторы представляют собой высокотехнологичные изделия, рассчитанные на давление до 25 МПа и температуры от −196 до +1000 °С. Однако эксплуатационные характеристики различаются в зависимости от вида изделия:

• сильфонные: давление до 25 МПа, температура от −196 до +1000 °С;
• резиновые: давление до 2,5 МПа, температура от −50 до +130 °С;
• сальниковые: давление до 2,5 МПа, температура до +300 °С;
• тканевые: давление до 0,1 МПа, температура до +1200 °С.

Функции:

Ключевые функции трубопроводных компенсаторов включают:

• компенсацию температурных деформаций: поглощение осевого удлинения или укорочения трубопровода при изменении температуры рабочей среды;
• гашение вибраций: снижение амплитуды механических колебаний, передаваемых от насосных агрегатов, компрессоров и турбин на трубопроводную обвязку;
• компенсацию несоосности: устранение монтажных допусков и смещений, возникающих при осадке фундамента или сейсмических воздействиях;
• защиту от гидроудара: демпфирование кратковременных импульсов давления, способных разрушить жёсткие соединения;
• обеспечение герметичности: сохранение непроницаемости системы при циклических нагрузках.

Польза:

Применение компенсаторов обеспечивает ряд существенных преимуществ:

• увеличение срока службы трубопровода за счёт снижения циклических и усталостных напряжений в стенках труб;
• сокращение количества неподвижных опор и, соответственно, снижение металлоёмкости конструкции;
• уменьшение эксплуатационных расходов на ремонт и замену участков, подверженных усталостному разрушению;
• снижение уровня структурного шума и вибрации в зданиях и технологических помещениях.



Классификация и виды:

Трубопроводные компенсаторы разделяются по признакам, которые отражают их назначение, конструкцию, материалы и эксплуатационную ценность:

Воспринимаемая деформация:

• осевые — металлические или эластомерные элементы, которые поглощают продольное удлинение магистрали и защищают жёсткие соединения;
• угловые — гибкие металлические или эластомерные оболочки, которые допускают поворот оси трубопровода и снимают изгибающие нагрузки;
• поперечные (сдвиговые) — упругие металлические или полимерные вставки, которые компенсируют боковое смещение участков и сохраняют герметичность;
• универсальные — комбинированные узлы, которые сочетают несколько направлений компенсации и полезны при сложной пространственной деформации.

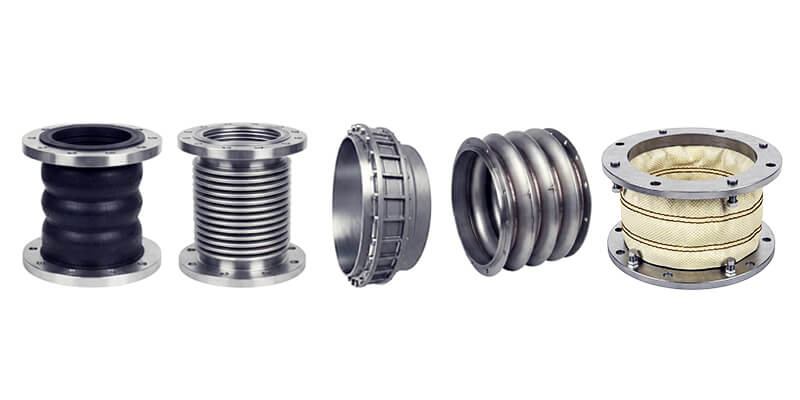

Конструктивное исполнение:

• резиновые — армированные каучуковые корпуса, которые гасят вибрации и удобны для монтажа в инженерных системах;
• сильфонные — гофрированные металлические оболочки, которые обеспечивают точную компенсацию перемещений и подходят для ответственных линий;
• сальниковые — металлические телескопические пары с набивочным уплотнением, которые допускают продольное перемещение и служат для тепловых сетей;
• линзовые — металлические полуобечайки, которые обладают ограниченной компенсирующей способностью одной секции и применяются в крупных газовых и пылевых трактах;
• тканевые — многослойные термостойкие полотна, которые предназначены для газоходов и воздушных трактов с низкой нагрузкой.

Материал оболочки:

• металлические — нержавеющие или жаропрочные сплавы, которые обеспечивают прочность и устойчивость к внутреннему давлению;
• полимерные — каучуковые или фторсодержащие материалы, которые дают химическую стойкость и низкую жёсткость;
• комбинированные — сочетания металла, эластомера и армирующих слоёв, которые объединяют прочность и гибкость.

Способ соединения:

• фланцевые — металлические разъёмные узлы, которые удобны для обслуживания и замены;
• под приварку — стальные присоединительные концы, которые обеспечивают максимальную герметичность и жёсткость стыка;
• резьбовые — металлические муфтовые соединения, которые подходят для малых линий и быстрого монтажа;
• хомутовые — зажимные крепления, которые позволяют устанавливать и заменять компенсатор без проведения сварочных работ в безнапорных системах.

Рабочее давление:

• вакуумные — герметичные металлические или полимерные оболочки, которые сохраняют устойчивость при разрежении и предотвращают подсос среды;
• низкого давления — лёгкие эластомерные или металлические узлы, которые применяются в вентиляционных и водяных линиях;
• среднего давления — усиленные металлические конструкции, которые рассчитаны на стабильную работу в промышленных сетях;
• высокого давления — прочные металлические или комбинированные элементы, которые предназначены для нагруженных магистралей.

Назначение:

• для систем теплоснабжения — сильфонные металлические и сальниковые устройства, которые компенсируют температурные деформации теплоносителя на магистральных линиях;
• для нефтегазопроводов — прочные металлические изделия, которые обеспечивают безопасность протяжённых линий;
• для химической промышленности — эластомерные, металлические или футерованные изделия, которые защищают систему от агрессивных рабочих сред;
• для атомной энергетики — металлические или комбинированные конструкции повышенной надёжности, которые отвечают строгим требованиям безопасности и длительной эксплуатации.



Устройство, принцип действия и применение:

Устройство:

Хотя конструкции компенсаторов различаются, можно выделить общие элементы:

• гибкий элемент — сильфонная оболочка, эластомерный корпус, линзовая секция или сальниковая пара, что непосредственно воспринимает деформацию;
• присоединительные патрубки — фланцы, концы под приварку или резьбовые муфты, обеспечивающие интеграцию в трубопровод;
• защитные кожухи и направляющие — предотвращают боковое выпучивание сильфона и защищают его от механических повреждений;
• ограничители хода (стяжки) — шпильки или тяги, фиксирующие максимальное растяжение или сжатие;
• внутренние гильзы — направляют поток среды и защищают гофры от турбулентного размыва.

В качестве примера можно привести фланцевый резиновый компенсатор, конструктивную основу которого составляет гибкий корпус из многослойного синтетического эластомера, усиленный внутренним кордным каркасом для жесткости на разрыв, и оснащенный по краям свободными или жестко закрепленными металлическими фланцами для болтового присоединения к трубопроводу.

Принцип действия:

Функционирование компенсатора основано на способности упругого элемента деформироваться под действием внешних нагрузок с последующим возвратом в исходное состояние.

В резиновом компенсаторе деформация распределяется по объёму эластомерного корпуса за счет эластичности материала. При этом нитрильный или этиленпропиленовый каучук дополнительно работает как вязкоупругий элемент, преобразующий кинетическую энергию колебаний в тепловую, что обеспечивает эффективное гашение вибрации.

В сильфонном компенсаторе при температурном удлинении трубопровода осевое усилие сжимает или растягивает гофрированную оболочку. Жёсткость сильфона рассчитывается по формуле, учитывающей геометрию гофра (высоту, шаг, толщину стенки) и модуль упругости материала.

В сальниковом компенсаторе при изменении длины трубопровода осевое перемещение реализуется за счет телескопического скольжения внутренней трубы внутри наружного корпуса. Герметичность подвижного соединения обеспечивается регулируемым сжатием сальниковой набивки на основе терморасширенного графита (ТРГ) или фторопласта, минимизирующей коэффициент трения.

В линзовом компенсаторе осевые и угловые перемещения воспринимаются за счет упругой деформации металлических линз, сваренных из штампованных полулинз. Каждая линзовая секция обладает ограниченной податливостью, поэтому общая компенсирующая способность регулируется набором количества линз в блоке.

В тканевом компенсаторе сдвиговые и угловые деформации газоходов поглощаются за счет высокой гибкости многослойного гибкого элемента из газоплотных технических тканей и фторопластовых пленок. Конструкция рассчитана на свободное пространственное перемещение слоев относительно друг друга без потери герметичности.

Применение:

• теплоэнергетика и ЖКХ — компенсация удлинений теплосетей при эксплуатации сильфонных и сальниковых моделей на магистралях, а также резиновых вибровставок в насосных узлах;
• нефтегазовая промышленность — использование сильфонных компенсаторов из сталей 12Х18Н10Т и 10Х17Н13М2Т на магистральных трубопроводах и обвязке компрессорных станций;
• химическая и нефтехимическая промышленность — применение эластомерных компенсаторов с футеровкой из PTFE для транспортировки агрессивных сред, включая кислоты, щёлочи и растворители;
• атомная энергетика — установка сильфонных компенсаторов с многократным запасом прочности для контуров охлаждения реакторов;
• судостроение — монтаж виброизолирующих резиновых вставок в системах охлаждения и балласта;
• вентиляция и кондиционирование — интеграция тканевых и резиновых компенсаторов в воздуховодах и газоходах.

Эксплуатация:

Монтаж. Компенсатор устанавливается строго по оси трубопровода; строительный перекос фланцев не должен превышать 2–3 мм на весь узел. Запрещено использовать гибкость узла для компенсации нестыковки труб. Перед монтажом транспортировочные стяжки не снимаются до полного закрепления трубы на неподвижных и направляющих опорах. Стяжки демонтируются строго до начала гидравлических испытаний. Сварочные работы вблизи сильфона запрещены без термостойкого сплошного защитного экрана. Первые направляющие опоры должны стоять на расстоянии не более 4 диаметров трубы от компенсатора.

Техническое обслуживание. Визуальный осмотр проводится не реже одного раза в 6 месяцев (для ответственных объектов — ежеквартально). Контролируются: отсутствие коррозии и механических забоин, целостность гофров, состояние набивки (для сальниковых), отсутствие расслоения и микротрещин эластомера.

Ресурс. Расчётный ресурс сильфонного компенсатора составляет от 1000 до 10 000 циклов полного хода в зависимости от амплитуды, давления и температуры. Резиновые компенсаторы имеют срок службы 5–10 лет в зависимости от агрессивности среды, температурного режима и УФ-нагрузки.

Замена. Компенсатор подлежит замене при обнаружении сквозных трещин, потере герметичности, превышении допустимого числа циклов или при обнаружении любой видимой остаточной (пластической) деформации гибкого элемента (включая выпучивание гофров под давлением).

Перспективы:

Инновационные технологии и перспективные разработки:

3D-печать сильфонов из жаропрочных никелевых сплавов методом селективного лазерного плавления позволяет изготавливать оболочки сложной геометрии без сварных швов, что повышает усталостную прочность на 20–35 % за счет устранения зон термического влияния сварки и формирования однородной мелкозернистой микроструктуры.

Разработка эластомерных матриц включением графеновых нанопластин увеличивает стойкость к агрессивным средам (включая сероводород и концентрированные кислоты) и повышает ресурс в 1,5–2 раза благодаря созданию барьерного эффекта против диффузии газов и росту прочности на раздир.

Встраивание тензорезисторных датчиков и оптоволоконных сенсоров в конструкцию сильфона позволяет в режиме реального времени отслеживать деформацию и температурные градиенты, предотвращая аварийные разрушения и прогнозируя остаточный ресурс по методу цифровых двойников.

Создание керамических и металлокерамических компенсаторов для работы при температурах свыше 1200 °С в газотурбинных установках нового поколения обеспечивает стойкость к экстремальной ползучести материала и высокотемпературной газовой коррозии.



Характеристики и выбор:

Характеристики:

Основные технические параметры, определяющие работоспособность компенсатора и его выбор для определенных условий эксплуатации:

• условный диаметр: от 15 до 6000 мм;
• условное давление: от 0,05 до 25 МПа;
• компенсирующая способность: осевой ход от ±5 до ±300 мм; угловой ±2–15°; поперечный до ±50 мм;
• рабочая температура среды: от −260 до +1100 °С;
• жёсткость осевая / угловая / поперечная: определяется расчётом или испытаниями по методикам стандартов производителей оборудования;
• число циклов до разрушения: 10³–10⁶ в зависимости от амплитуды;
• материал оболочки: нержавеющие аустенитные и жаропрочные стали, эластомеры;
• климатическое исполнение: подбирается под условия окружающей среды в соответствии с температурными картами региона эксплуатации.

Критерии выбора:

Выбор базируется на вычислении линейного расширения участка трубопровода с учетом перепада температур, а также монтажных и осадочных смещений.

При больших осевых перемещениях и высоких давлениях выбираются сильфонные узлы. Для эффективного гашения вибраций — резиновые эластомеры. Для газоходов большого диаметра с низким давлением — тканевые или линзовые компенсаторы.

При проектировании строительных конструкций обязательно учитывается осевая жесткость компенсатора и распорное усилие от внутреннего давления среды, которое является главной нагрузкой на неподвижные опоры.

Конструктивное исполнение и защитные кожухи подбираются с учетом сейсмичности района, наличия блуждающих токов, воздействия ультрафиолета и абразивных факторов.

Оборудование должно обладать полным комплектом разрешительных документов в соответствии с требованиями промышленной и отраслевой безопасности региона эксплуатации.
